キャノン：デミEE17の分解・レストア

	これが一山なんぼのジャンクで手に入れたデミ EE17です。問題点は、あちこちがへこんいる。巻き上げ不能。電池の液漏れでレンズの周囲まで浸水状態。 EE不動とにかく最低の状態です。
	あちこちデコボコです。写真は木槌でへこみを修正した状態です。「モナカ」は柔らかくても、中身は頑丈に作られています。ぼろぼろの合成皮革が張られていましたが、はぎ取る時にばらばらになってしまいました。
	ホームセンターで売っている「カニ目」の代用品。TOP NN-100と書いてあります。たしか1000円ぐらいだったと思う。大変に使い勝手がよいのでぜひ手に入れてください。
	まず、フィルムの巻き上げレバーをはずします。簡単に回ります。
	フィルムの巻き取りレバーもとります。これも回すだけで簡単にはずれます。
	「モナカ」の皮をはずします。EE17は皮が上下に分かれています。まず、皿ねじを4本はずします。

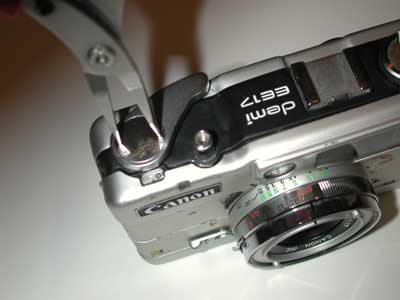

	「カニ目」代用品でセルフタイマーの金具をはずします。
	上のカバーをとります。フィルムカウンターのリセットのための金具がでていますので、指で押し込んでからカバーを持ち上げます。
	軍艦をはずした状態。露出計に行っているケーブルは腐食してバラバラになっていました。Cdsまではずしてケーブルを付けなおしましたが、メータは反応しませんでした。どうもCds内部での断線のようです。EE(死語)はあきらめました(^^)

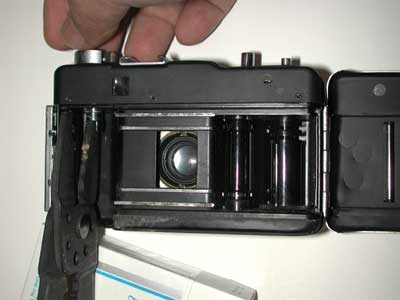

	同じように底をはずします。電池ボックスのふたもたらないとはずれません。このデミの場合、液漏れでふたが固く固着していたので、はずすのが大変でした。メーターは自体はOKでしたが、Cdsの内部まで腐食がすすんでいたためにオートは断念しました。 CdsがOKのジャンクを探したいと思います。（後日発見してニコイチに成功しました(^^)）

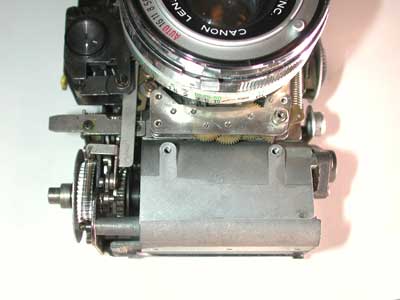

	セルフタイマーの部分です。この下が覗きたいのですが、これ以上やると元に戻せなくなる可能性大なので今回は撤退(^^)

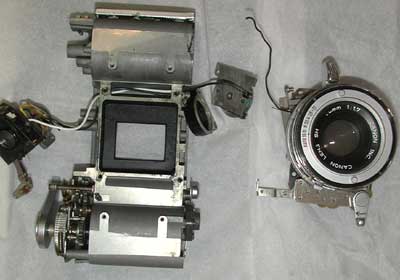

	バラバラになったデミ。素人なのでレンズには手をつけていません。あとで結局ばらしてしまいますが(^^；

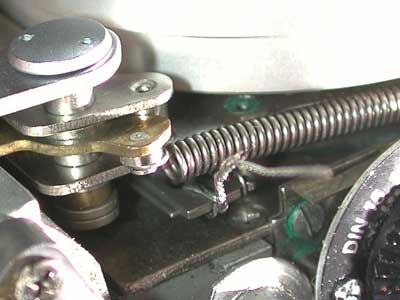

	シャッターが切れたり切れなかったり。ジッポーのオイルを数滴たらすと動きます。でも乾くと元の木阿弥。ビュッカーさんに教えていただいてオイルを少し差しましたが、うまくいかないので、セルフを動かすレリーズとシャッターのレリーズを編み線で結び、そのはしを半田付けしました。（あくまでも緊急避難的措置です(^^)）セルフのレバーをうっかり回すと、またバラバラに分解する必要がありますので、レバーはとってしまいました。

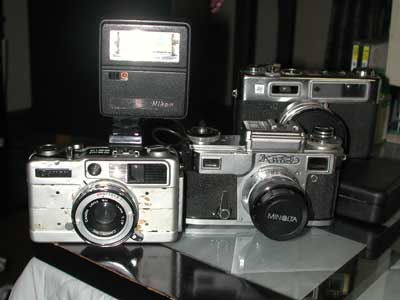

	とりあえず、写真がとれるようになりました。ストロボもOKです。おとなりのカメラはキエフ4Mと初代エレクトロ35。
	ついでに皮を張ります。100円ショップで売っているブックカバーがよさそうだったので3色300円で買ってきました。

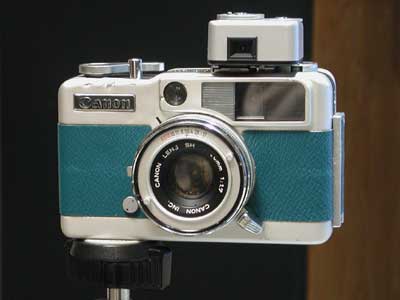

	完成。かわいいデミちゃんになりました。結局、レンズも全部ばらばらにしてクリーニングしてしまいました。露出計はコシナのヤツです。
	20001年2月12日、例の緊急避難的措置が気になるので、再度分解しました。

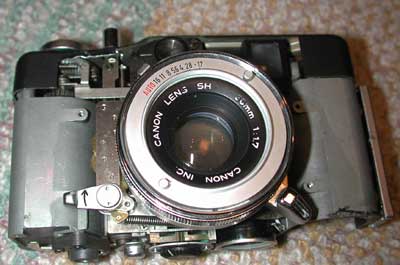

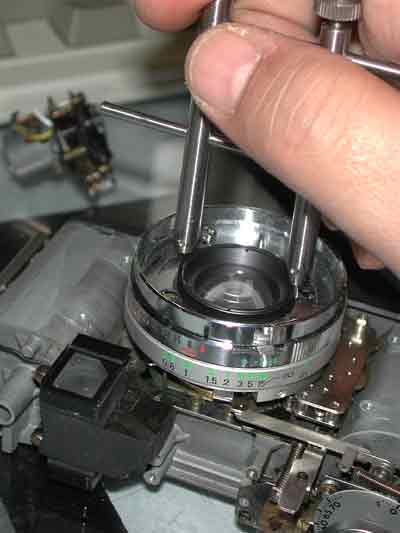

	今度は、本物のカニ目があるのでレンズをはずすのは楽です。
	シャッターには問題ないのですが、構造を見るために分解してしまいました。

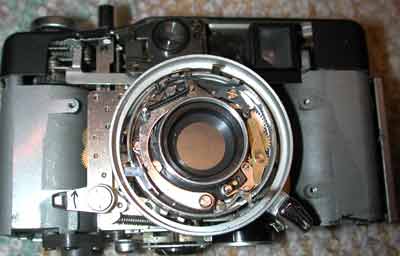

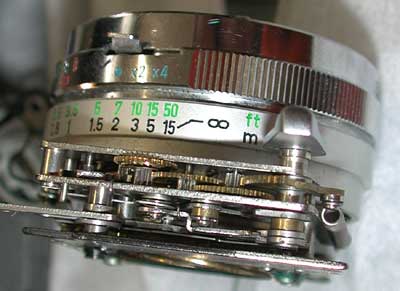

	初代デミのシャッターと似ていますが、オートの部分が少々複雑です。
	レンズボードは４本のネジをはずすだけで取れます。シャッターチャージの連動部ははめ込み式のワッシャーで固定されていますので、先の細いドライバではずします。飛ばして紛失しないように気を付けてください。不幸にも飛ばして紛失した場合。大丈夫です。より線で固定・半田付けでなんとかなります。
	セルフタイマーの下がシャッターの連動部です。
	バラバラになり、ほとんどオーバーホール状態です。 EE機構の超シンプルな配線がわかると思います。水銀電池にメーターと感度調整用の半固定抵抗が入っているだけですね。電池の電圧が低下するとそれに比例して露出がオーバーになります。EE関係の詳細はこちら。気になる人は、露出計にのっている半固定抵抗で調整してください。このカメラの場合はCdsが死亡していますので関係はないのですが(^^；；

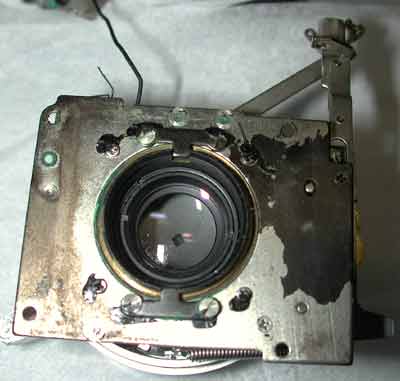

	レンズボードの裏。ネジを二本はずすだけで、セルフとシャッターチャージの連動部が簡単にはずせます。内面反射の処置はされていないのか、それとも剥げてしまったのか？艶消しのエナメル塗料で塗装しました。
	セルフの構造。ベンジンで洗浄後、歯車の軸と可動部に注油しました。歯車に直接注油することは避けた方が良いようです。
	この部分がシャッターレリーズの連動部。これを微妙に下側にまげるとシャッターが切れるようになります。やりすぎると簡単に折れてしまい、ジャンクを求めてさまよう羽目になります。また、やりすぎるとセルフがおかしくなります。カットアンドトライで試してください。このピンはシャッター内部のカムに連動しています。バネの力でシャッターが切れるようになっていますので、内部のカムの動きがしぶいとバネが伸びるだけでシャッターが切れません。ここを曲げる前にシャッター内部のカムの動きをチェックし、注油を行ってください。
	このデミは比較的初期型のようです。その後、後期型と思われるもう一台のデミを分解しましたが、細部がいろいろと変更されています。後期型は露出計の取り付けネジが3本から2本に減っている。セルフの連動用ばねが一回り大きいものになっている。フィルム感度調整用のロータリースイッチの接点が大きくなりクロームメッキされている。などといろいろとマイナーチェンジがなされています。

キャノンカメラミュージアムによると

型式 35mmレンズシャッター式ゾ-ンフォ-カス・ハ-フサイズカメラ
画面サイズ 24×18mm
標準レンズ SH30mm F1.7(4群6枚構成)
シャッターセイコ-シャ、1/500～1/8秒、B、セルフタイマー内蔵、フラッシュシンクロはX接点式
ファインダーブライトフレーム付き逆ガリレオ式ファインダー、倍率0.45倍、視野率90%、視野内右に露出計指針と適正露出窓(絞り目盛り付き)、その両端に露出オーバーおよび露出アンダー域表示と連動範囲外警告、視野下部に近・中・遠距離を表すピクトグラフとレンズのフォーカシングリング操作に連動する距離合わせ用指針
焦点調節レンズのフォ-カシングリングによるゾ-ンフォ-カスマ-ク式、0.8～15m(∞)、1・3・15m位置に近・中・遠距離を表すピクトグラフ付き、フォ-カシングリング上に距離目盛りあり
EE機構 CdS素子使用のシャッタースピード優先式EE、測光連動範囲はEV4.5(1/8秒、F1.7)～17(1/500秒、F16)=IOS 100、
フィルム感度使用域=IOS 25～400 フィルム装填・給送裏蓋開閉ス-プル差し込み式、上部レバ-145度回転(予備角20度)、小刻み巻き上げ可能
フィルムカウンター裏蓋開放に連動して自動復帰する順算式フィルム巻き戻し上部回転クランク式
大きさと質量 117×71×48mm、445g

ということだそうです。
