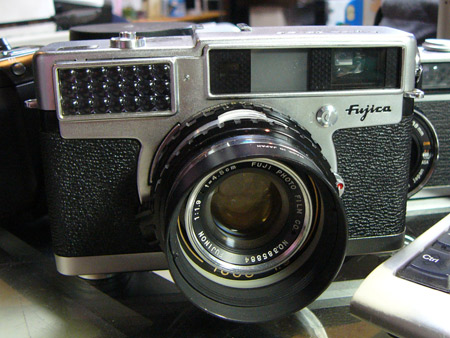

- Fujinon 1:1.9 f=4.5cm(4群6枚)。
- シャッターは1/1000secまである シチズンMLT。
- シャッターはだいたい切れるが二重像は見えないというジャンク。
|
 |
- レンズの正面にカニメがあるが、これを回しても一枚目のレンズがはずれるだけ（という自分も回して泣いた）。
- 前群をゴムで押さえて回すのが正解。
|
 |

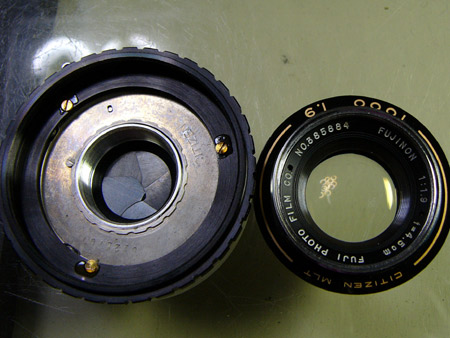

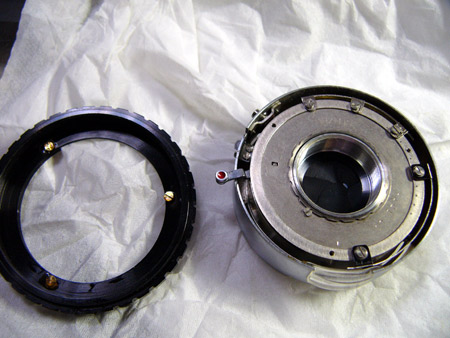

- 後ろ側のカニメを回すとシャッターブロックがはずれる。

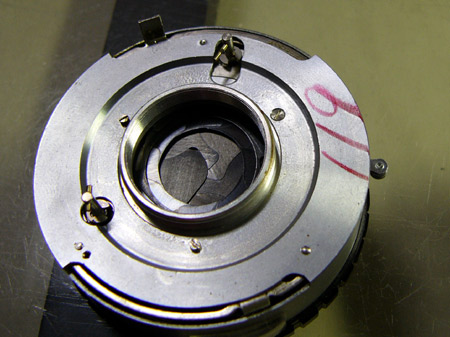

- 左下がシャッターチャージ、上がシャッターストローク。いずれも回転する仕掛け。強度的にはちょっと心もとない。
|
 |
- 普通のシチズンMLTシャッターをギアの入った円筒に入れてLVシャッターのような動作をさせている。
|
 |

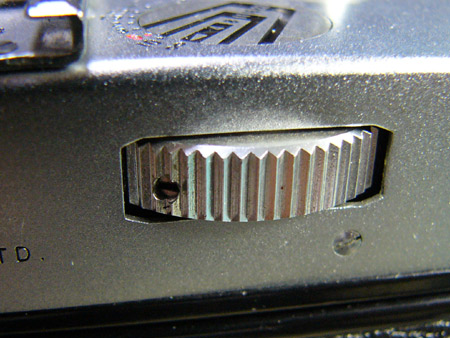

- 距離計のローレットは二本のイモネジで固定されている。
|
 |
- ゆるめるてこのように回転しないとトップカバーは抜けない。
|
 |
|
 |
|
 |

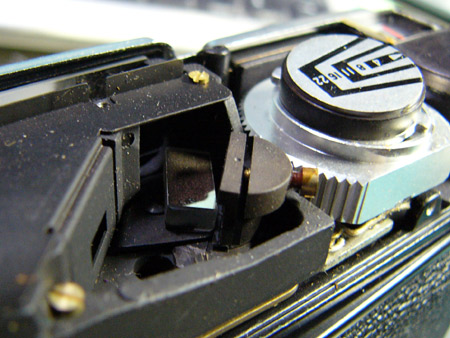

- 距離計の反射ミラーが脱落していたのでゴム系接着剤で固定する。
|
 |

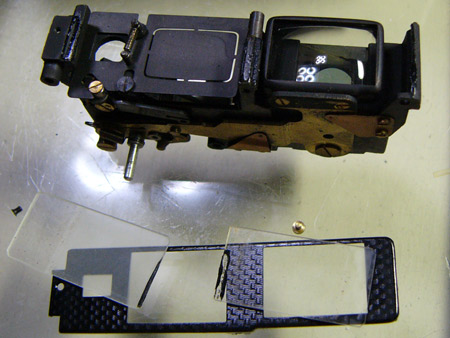

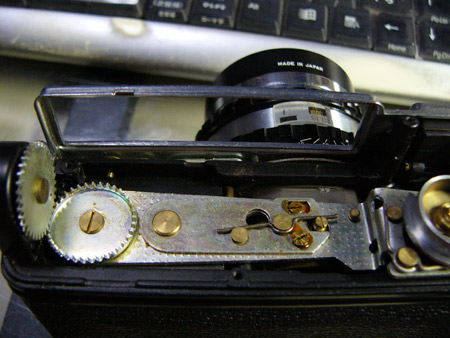

- 距離計の裏側はこんな感じ。

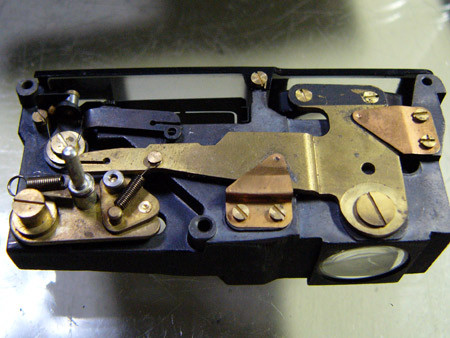

- 自動パララックス補正の仕掛けも組みこまれている。
- 掃除して注油を行なう。
|
 |
- レンズはヘリコイドではなく回転カムで繰り出される。
|
 |
|
 |

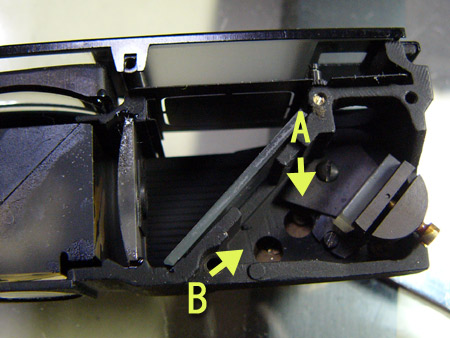

- Aがロック。Bが調整ネジである。
- Aを緩めてBで調整する。

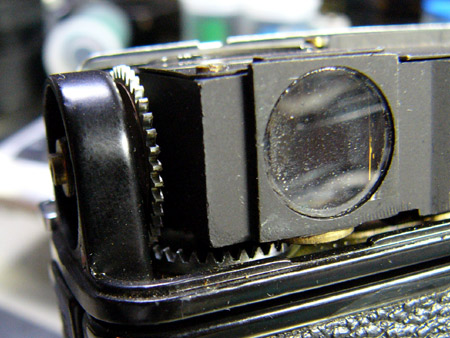

- 距離計は対物レンズが左右に移動する仕掛けなので、大幅なズレがあるときはこのレンズの固定ネジを緩めて調整する。
- 豪華な貼り合わせのプリズムが使われているのは富士の伝統芸。
|
 |
- シチズンMLT。
- シャッター自体は問題ないが、シャッターチャージのストロークがやや不足していることが判明した。
- それなりに清掃・注油しておく。

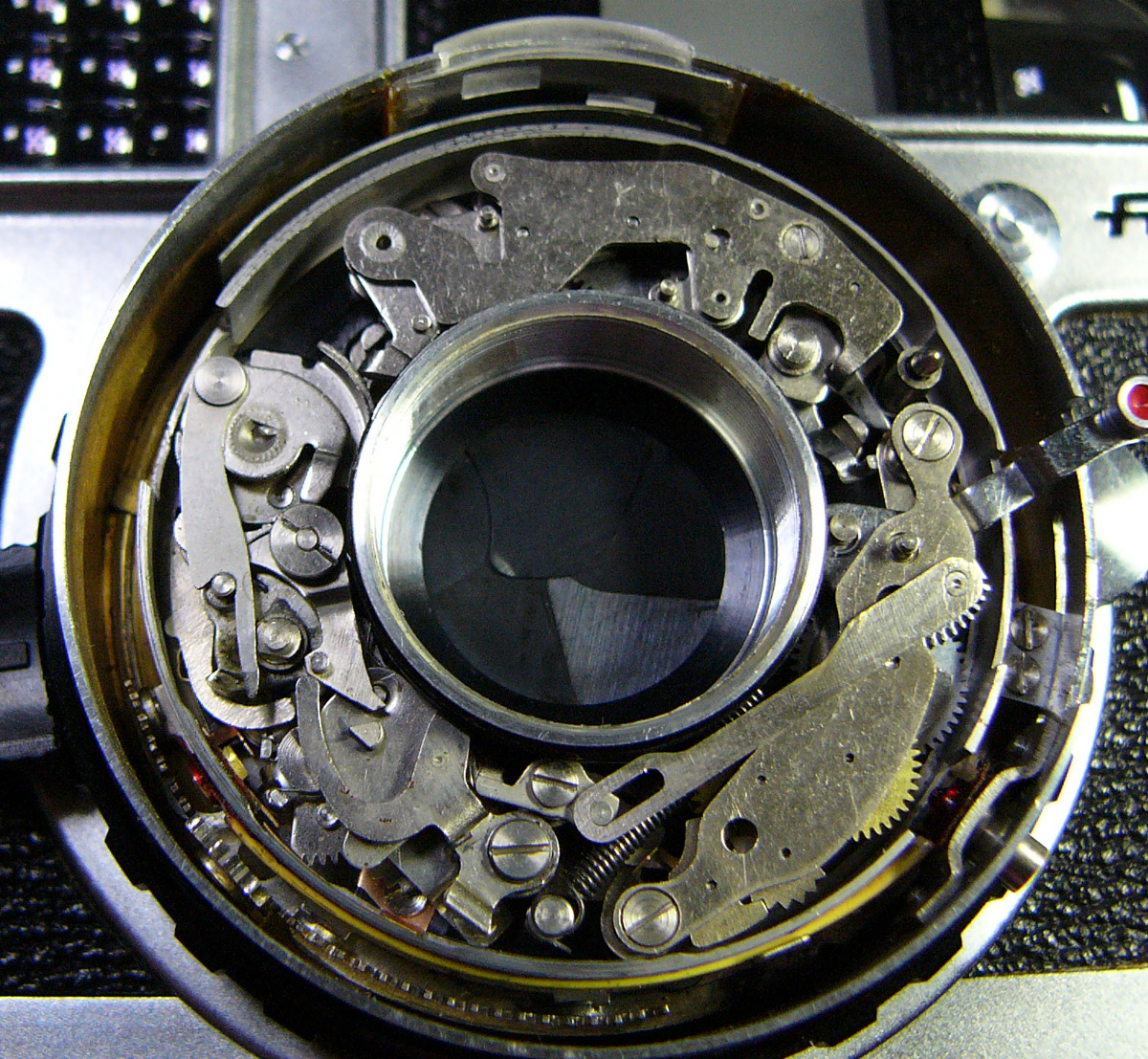

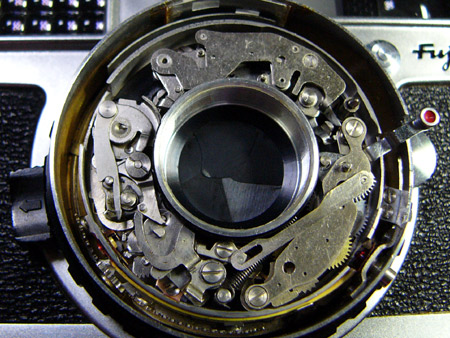

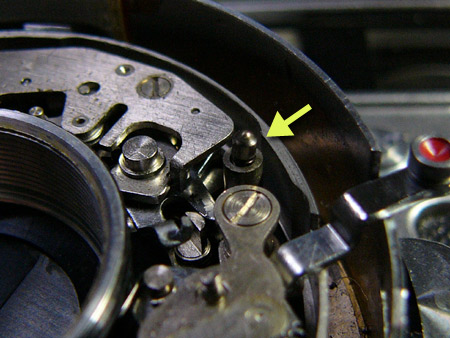

- シャッターの拡大図。
|
 |

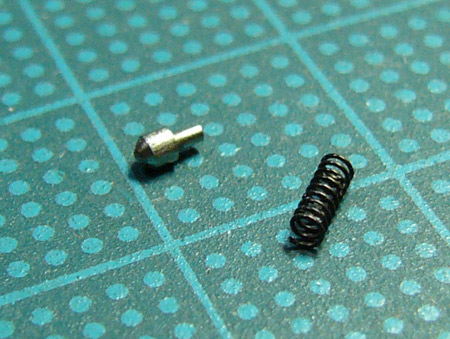

- シャッターをバラすときはこのピン（ボールベアリングの代わりになる部品）の紛失に注意。
|
 |
- これを飛ばすと探すのやっかいだ(って飛ばしちゃったんだよ、何回も)。
|
 |

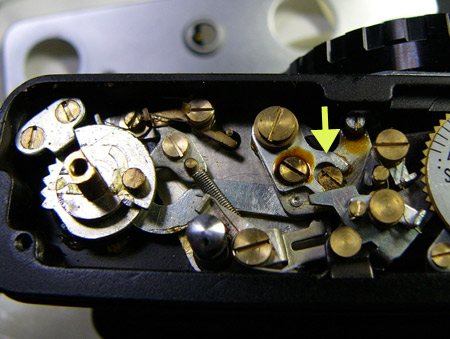

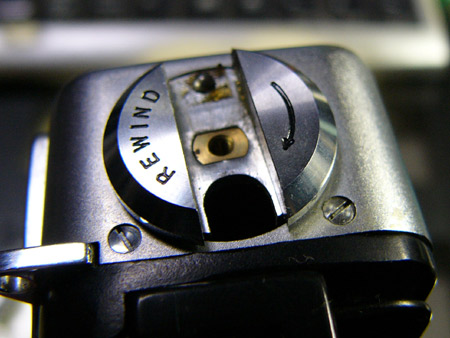

- 巻き上げのある底部。
- 矢印の場所が偏芯ネジになっていて、シャッターチャージのストローク（というか回転角）を調整できる。
- この個体はすでにいじられた後があった。調整後ペイントでロックしておく。
|
 |

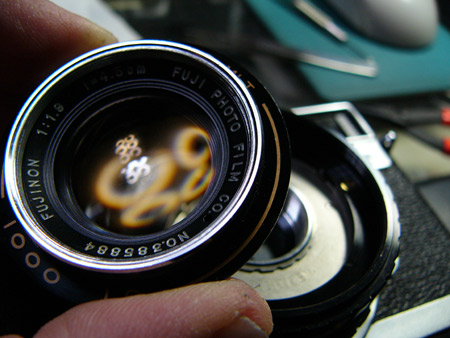

- Fujinon 1:1.9 f=4.5cm。美しいレンズだ。
- クセノンみたいな写りをしてくれるのだろうか。
|
 |

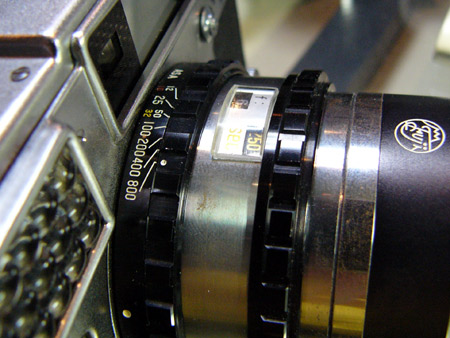

- シャッターと絞りは一定の範囲で連動して動く。

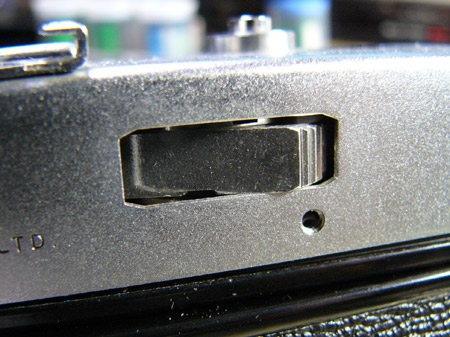

- 独立して動かす時には奥に見えるスイッチを上げる。
- JFC会友Ｄ翁、怪鳥、nimaiba氏の記事も参照のこと。
|
