iPod 5世代のイヤホンジャック断線の修理

  • iPhone　5〜5.5世代で、左チャンネルの音が出なくなるのは定番の故障らしい。
  • 以前はイヤホンジャック・アッセイの純正部品が容易に入手できたが、最近では見当たらない。
  • ネットを検索してみると、フレキの断線（？）の場所を特定して、ジャンパをあてた人が見つかったので、追試してみた。
  • イヤホンジャック・アッセイを取り出し、白いカバーをはずす。

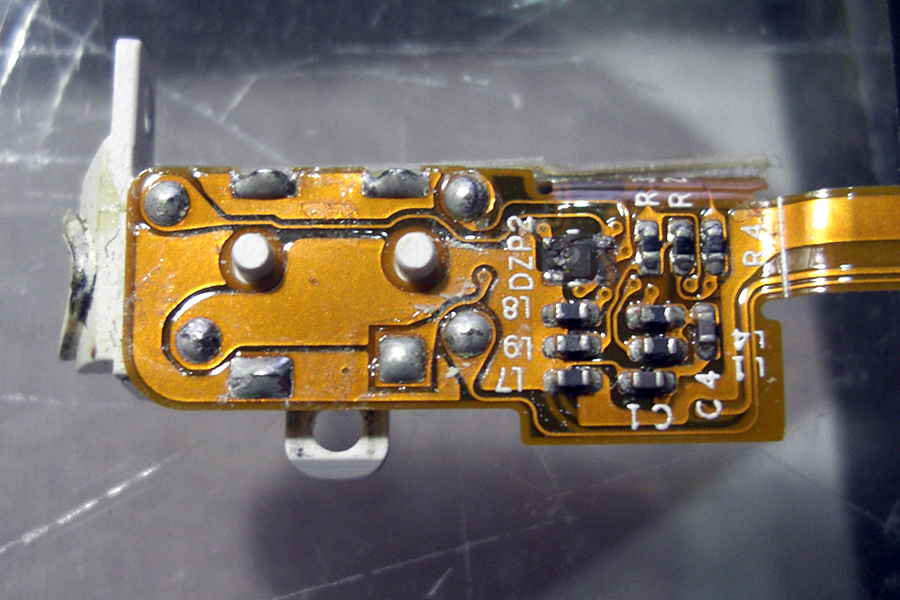

  • ロットによって基板にシルク印刷がないものもあるが、部品配置は同じ（iPod Classicも同様）。
  • 上段左から4番目と右端R4の下側にジャンパをあてると良いらしい。

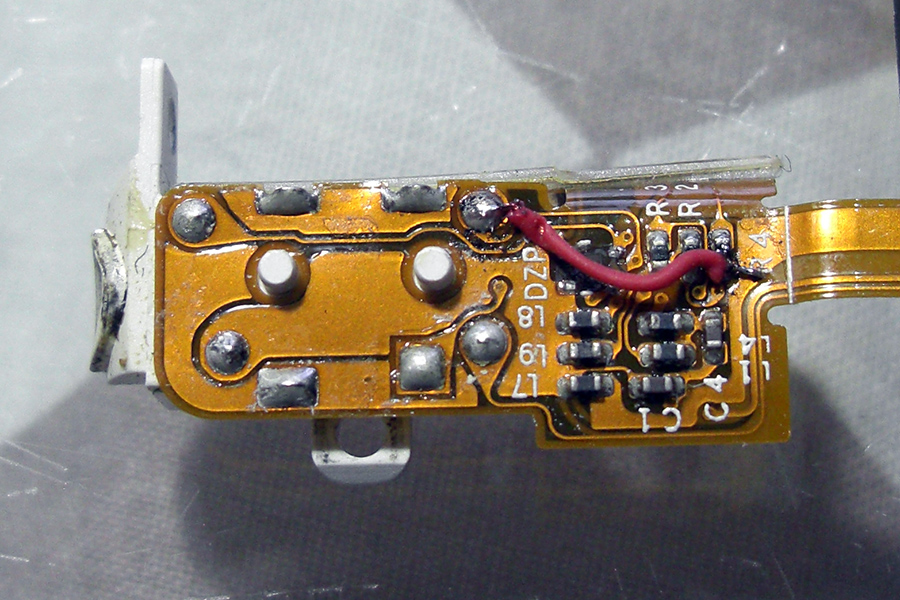

  • 極細の線材でジャンパをあてる。
  • 非常に小さいので、きれいに作業するのは困難。

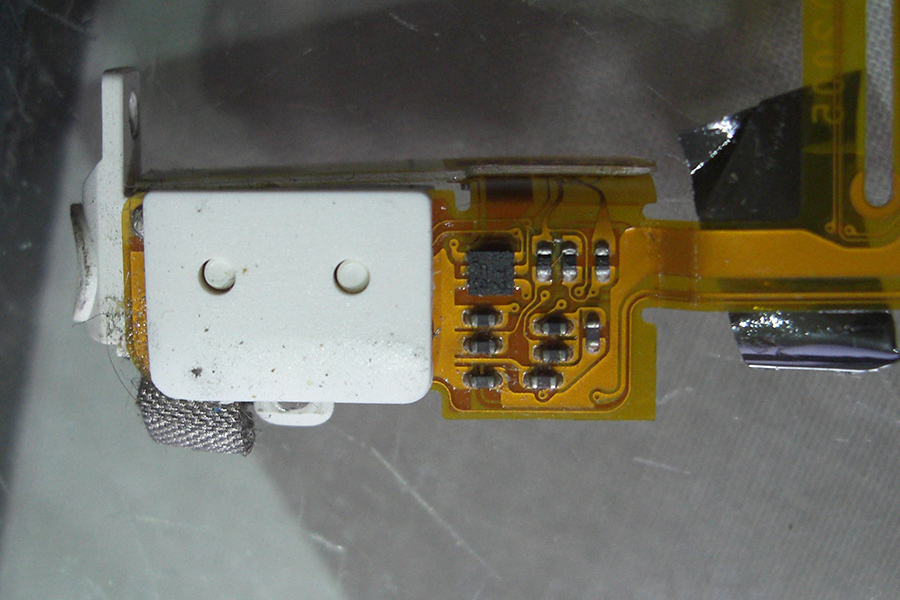

  • これは別の個体。
  • シルク印刷はないが、基本的に同一。

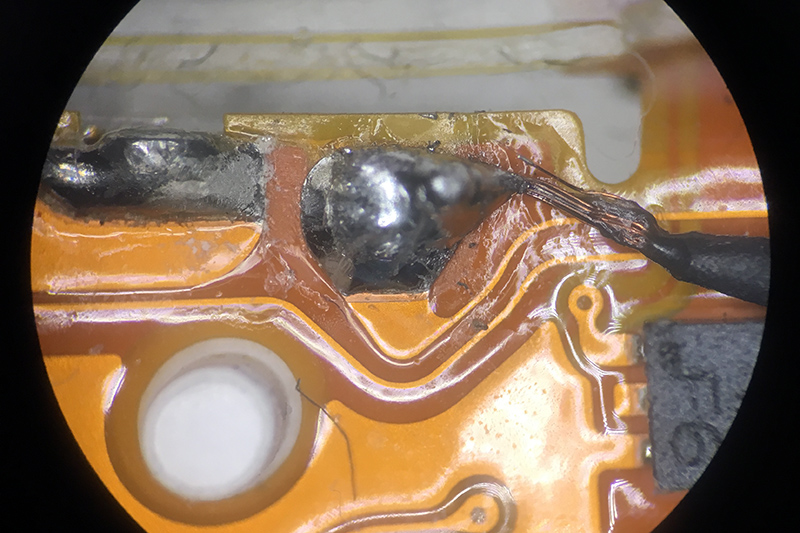

  • 実体顕微鏡で確認しながら半田付けする方が確実。

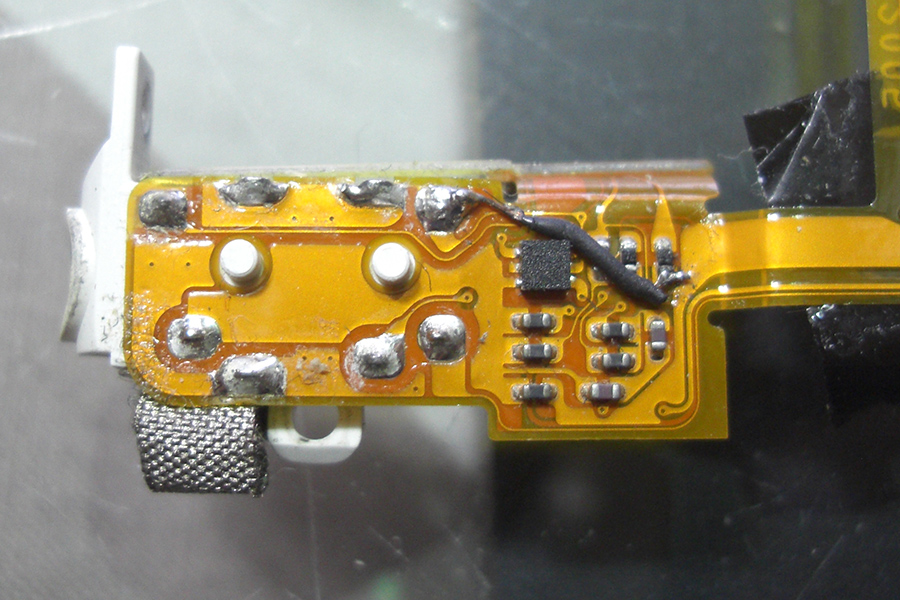

  • なにせ部品が小さいので、こんなので限界。
  • とりあえずショートはしていない。

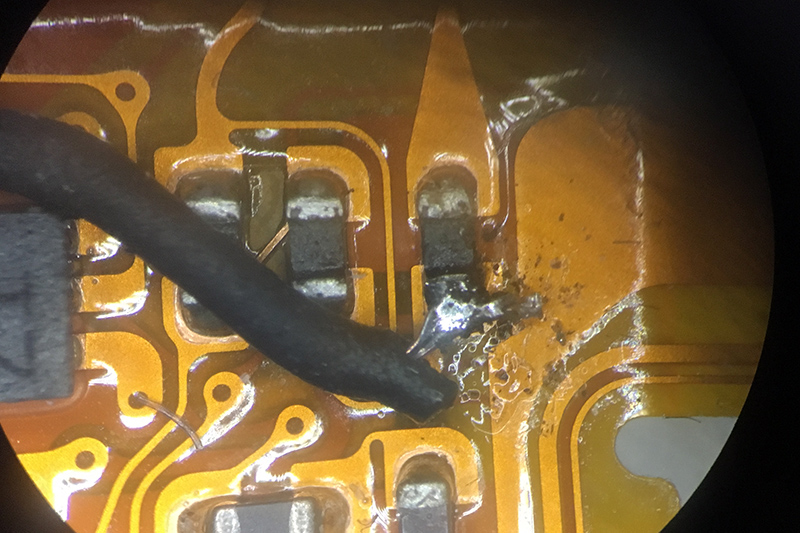

  • R4の下側への半田付け。
  • きれいな半田付けではないが、フレキや抵抗を破損するとアウトなので、これで良しとする。
  • iPodもすっかり過去の遺物となり、部品の調達が難しい。
