General Electric UPX-003A フォノイコライザのレストア

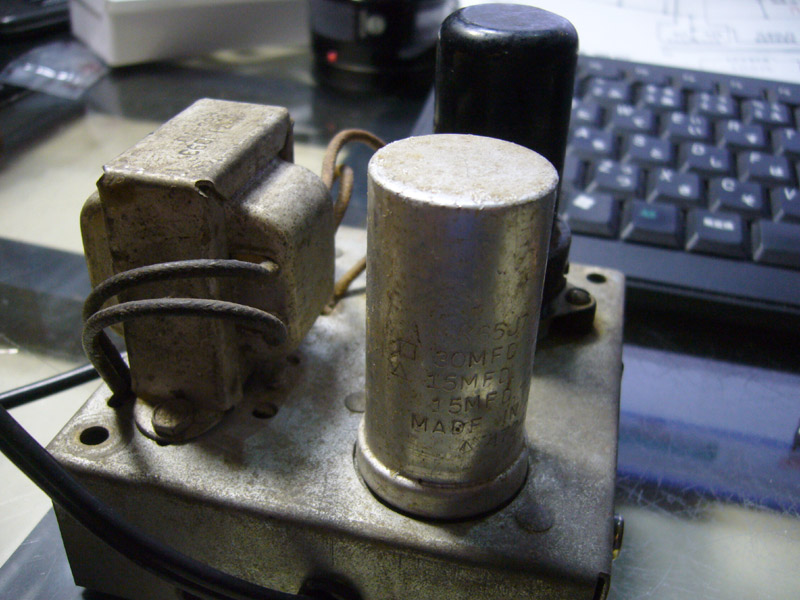

このような干物状態で空輸されてきた。 不燃物の日に置かれていても違和感のない物件である。 出力ケーブルは切断されているし、内部にも妙に手が入っているので、まともに動きそうにはない。

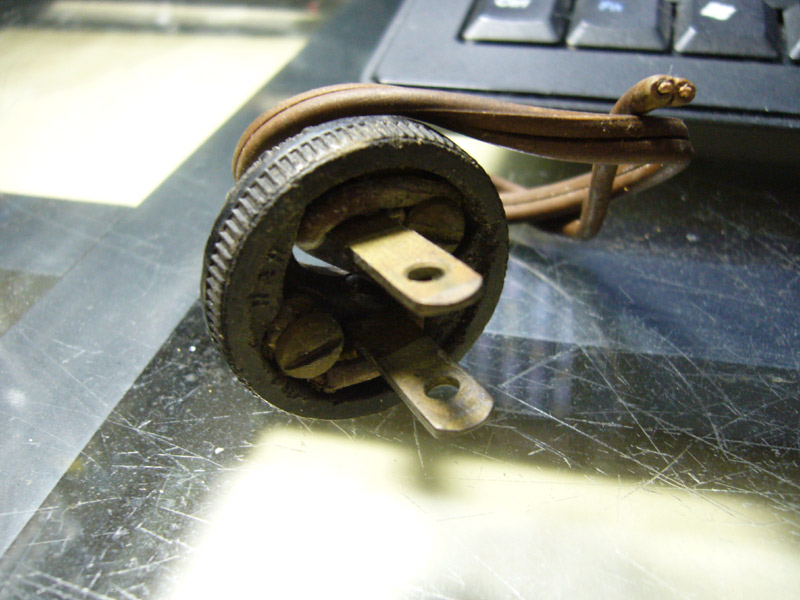

付属のＡＣケーブル。 さすがにこれは再利用したくない。

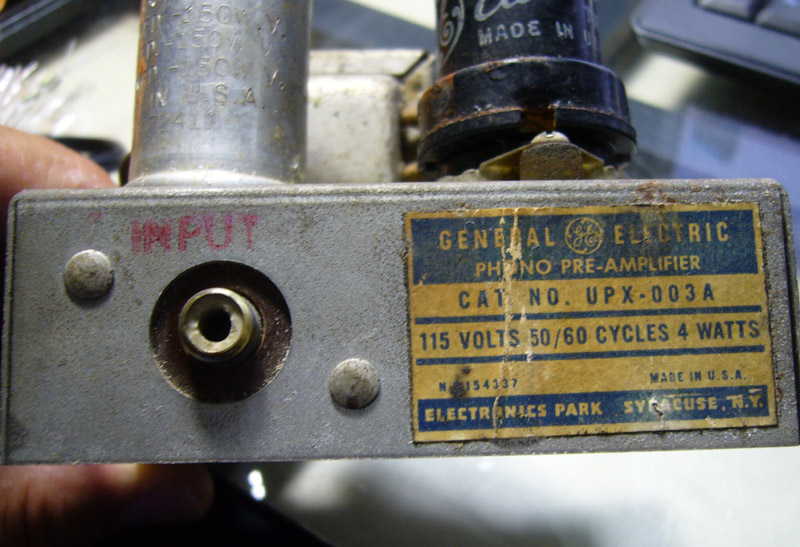

ベークライト製のピン端子が出ている。 このイコライザーは普及品なのか、すべての部品がリベットで止められているので部品交換が難しい。 115V仕様らしい。

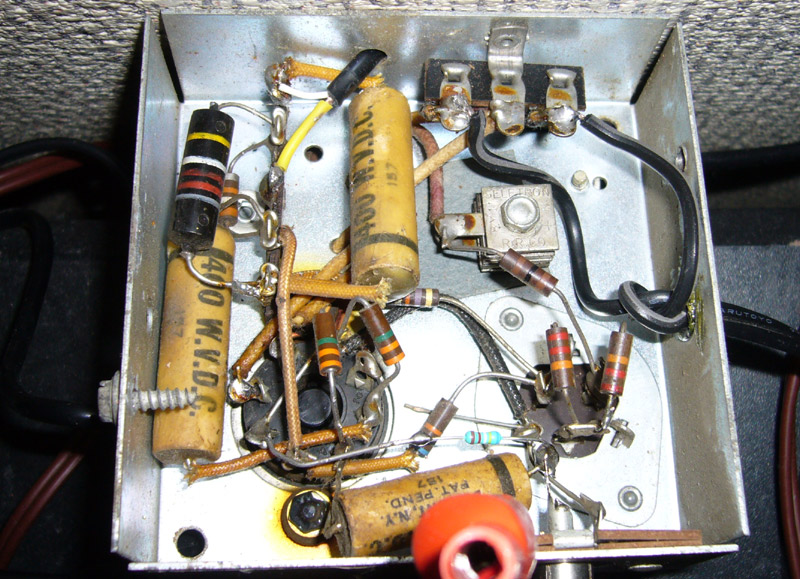

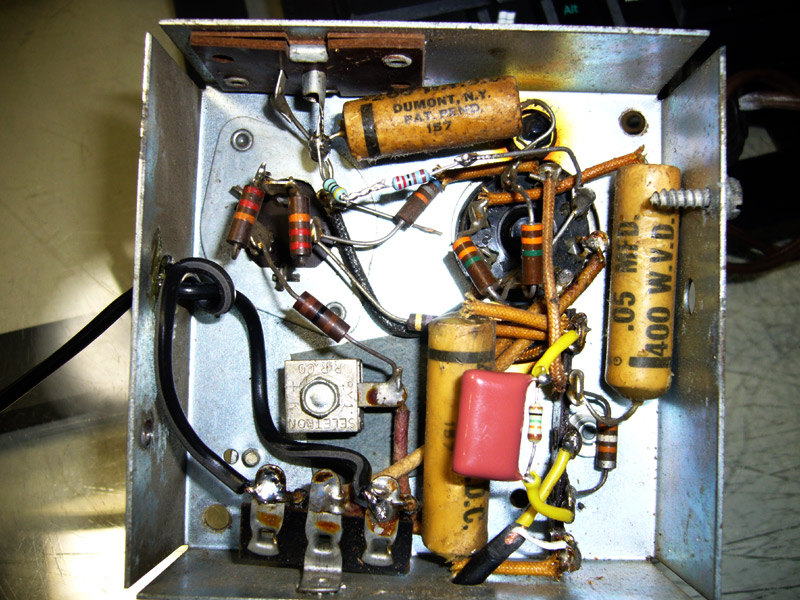

オリジナルではなさそうな配線をはずし、電源ケーブルを付けた。 この写真では入力抵抗は60Kぐらいになっているが、本来は6.2KΩあたりがいいらしい。 左上のカラーコードの物件はコンデンサらしい。実測で0.08μFぐらい。 コンデンサのショートもなくセレンも生きていることを確認し、この状態で恐る恐る電源を入れると、なんとノイズもなく普通に鳴ってくれた！ ちなみにフューズなどどこにもない豪快な仕様である！

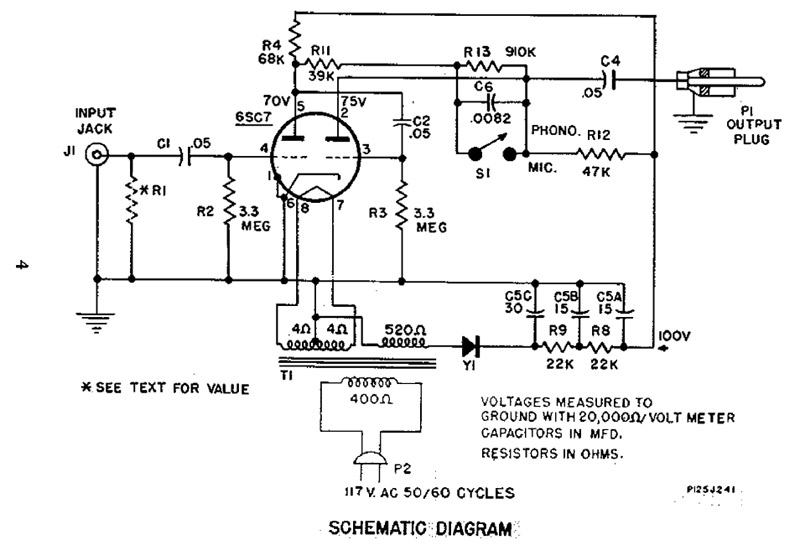

http://www.vinylengine.com　にUPX-003Bのマニュアルがあるので、ユーザー登録してダウンロードすると勉強になる。 双三極管を使ったNFB型イコライザーのようである。 回路図をじっと見るとコンデンサC6にパラレルに入っているR13(910KΩ)がどこにも実装されていないことに気づく。 なお、セレンの出力には100Ωがシリーズに入っていた。

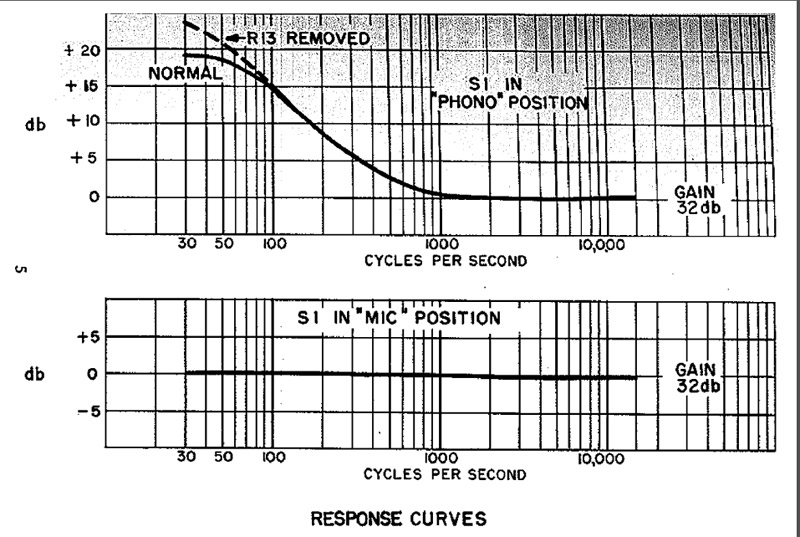

しかし、マニュアルの次のページを見ると、R13をはずした状態の周波数特性を記載してある。 はずすと低域が多少膨らむだけで、R13はサブソニックフィルタのように働くということか。

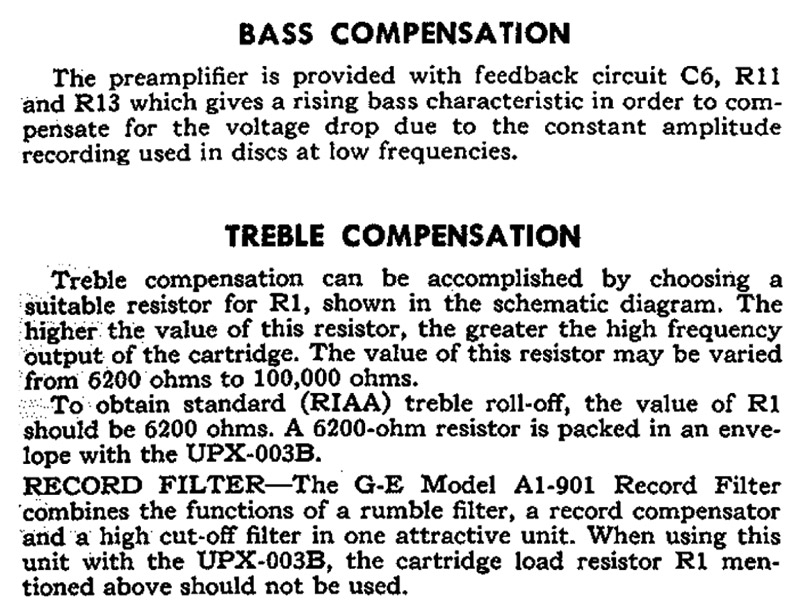

マニュアルを読むと実はきちんと書いてくれていた。 C6, R11, R13は低域を補正する。 R1を大きくすると高域が持ち上がる。 RIAAカーブに合わせるためにはR1を6.2KΩにすること。 そういうことらしい。

だったらここにR13がなくてもいいんだろうけど。

とりあえず0.01μFのフィルムコンと1MΩの抵抗をパラにして入れてみた。 そして入力抵抗は6.8KΩにしてみた。 するとずいぶんシャリシャリ感は取れたが、もう少し低域を膨らますといいかも。 ちなみにカートリッジはGEバリレラのトリプルプレイ。

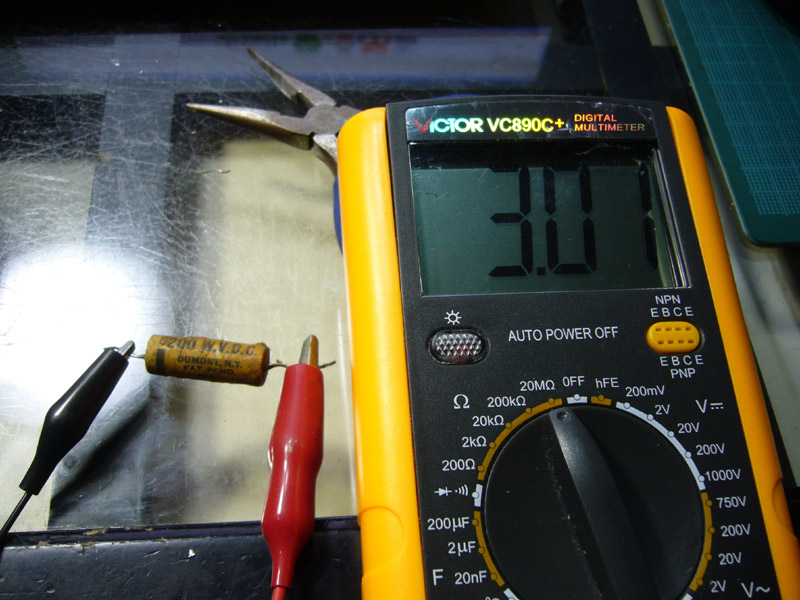

しばらく聴いてみたが、どうも低いほうが出ていない感じがするので、コンデンサーをはずしてチェックしてみた。 これはC1(0.05μF　200V)なんだけど、絶縁抵抗は3MΩでビミョー。

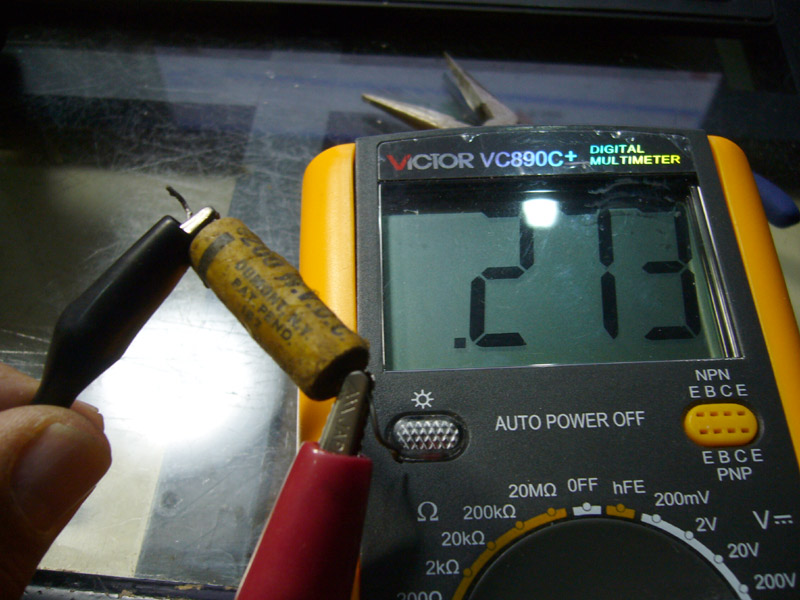

それで容量はというと0.273μF ペーパーコンは劣化すると容量が大きくなるのか、他の3個のコンデンサも大幅に容量が増えていた。

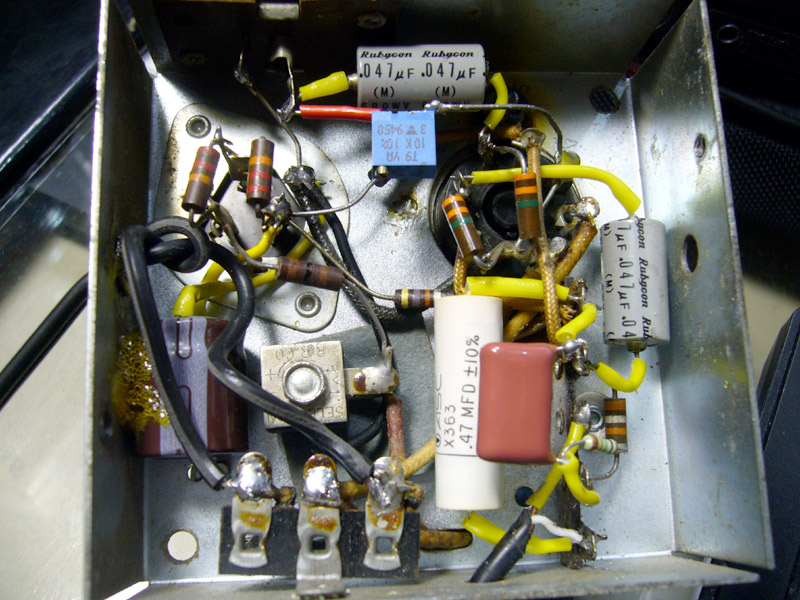

極力オリジナルの部品を残したいのだけど、絶縁とかやはり気になるので交換することにした。 もちろんオリジナルの部品は大事に保管してある。 フィルムコンも時代考証的にはなんなので、大昔の国産オイルコンを使ってみた。ラジオとか無線機に使われていた普及品である。 出力部にはやや近代的ASCのフィルムコンを使ってみる。 電解コンはおそらく抜けてるだろうから、セレンを気遣って少なめの40μFを追加してみた。 ちなみに、オリジナルの抵抗はおそらくA＆B（Allen Bradley）のカーボン抵抗。良い部品を使ってある。

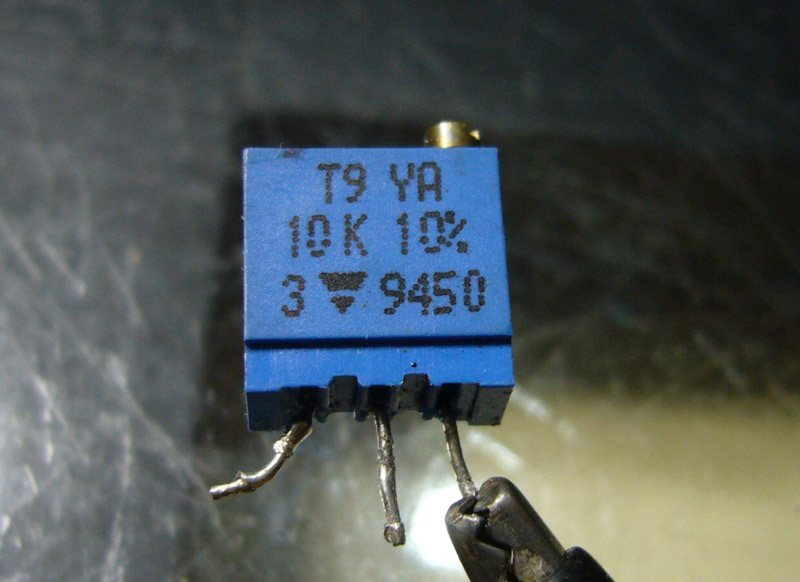

入力抵抗はマニュアルでは6.2KΩが指定されているが、バリレラ・トリプルプレイだともう少し小さい値が合いそうな気がする。 取り合えず半固定抵抗を入れて様子をみることにした。 あれこれやっていると3.2kΩでちょうど良い。

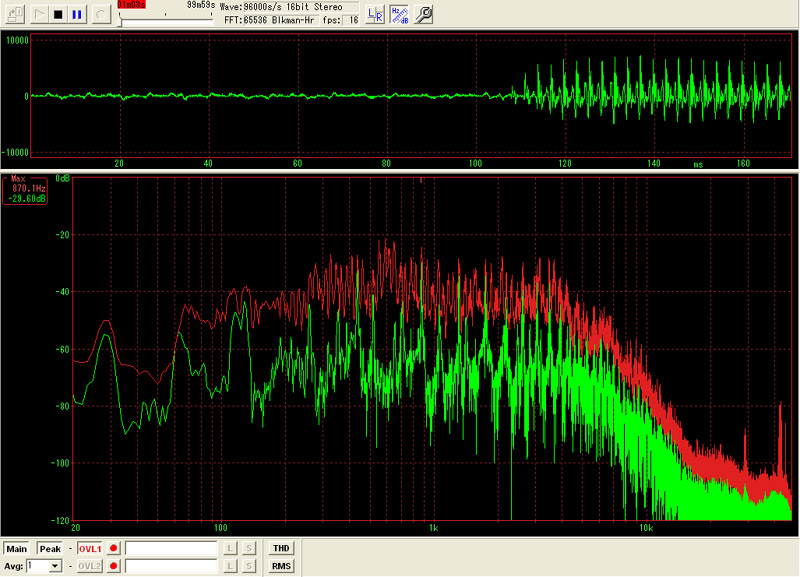

Tadd Dameron & John ColtraneのMating Callのオリジナル盤をかけてWaveSpectraで見ると見事なカマボコ型。 60Hzのハムとその高調波はそれなりにあるが、レコードをかけている時には気にならない。 古いモノラル盤を聴くのにはこれはこれで心地よい。

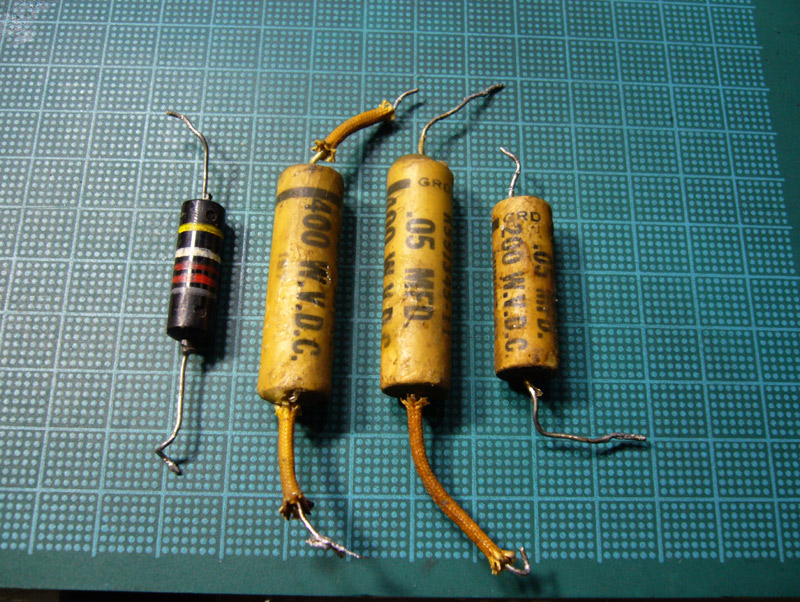

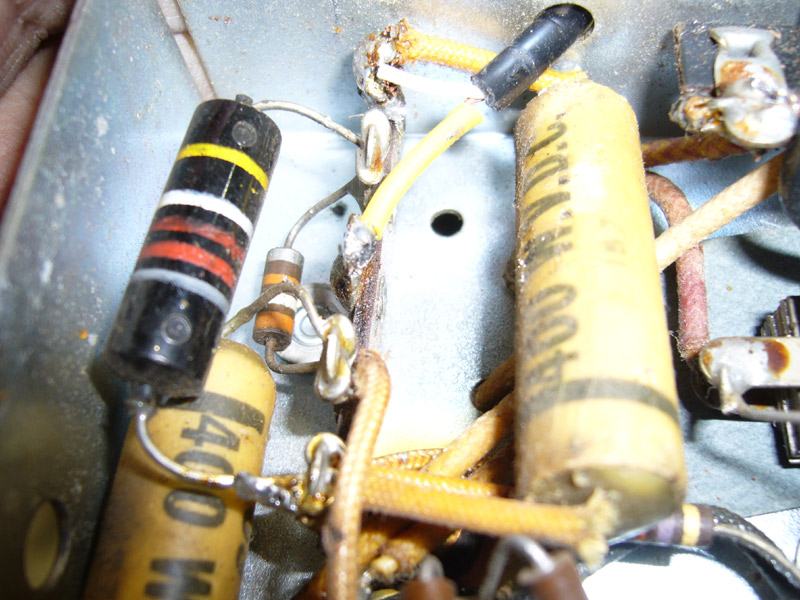

このコンデンサ。絶縁不良・容量の増加があり、使うのはなかなか難しいけど、捨てるに捨てられず保存することに。 きっとPCBとか入ってそうｗ

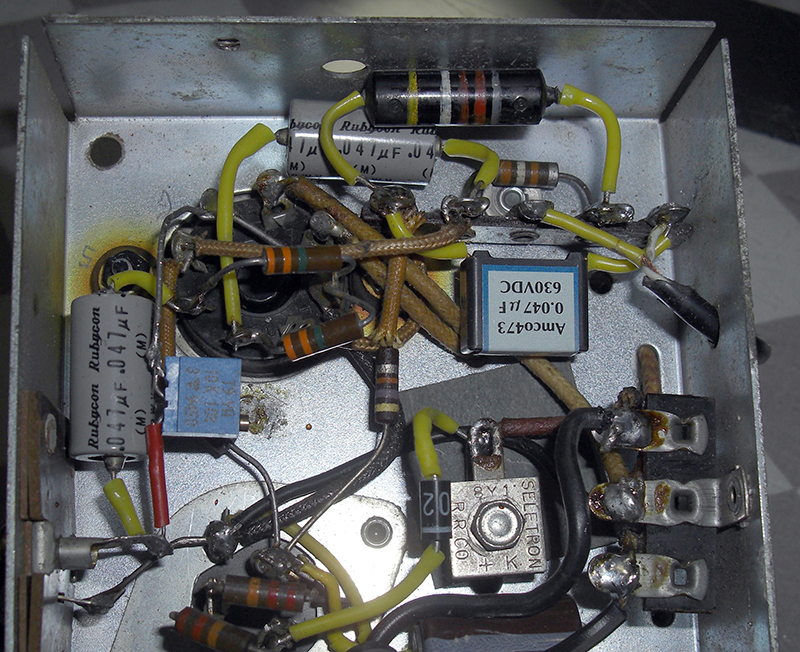

どうも音に力がない気がして、NFBのコンデンサをオリジナルのスプラグ・バンブルビーに戻した。 とたんに音が分厚くなって、唖然とする。 なるほど、エレキギターの人がヴィンテージコンデンサにこだわるのは、そういうことだったか。 セレンもシリコンダイオードに交換してみた。こちらは音の変化がわからない。
