A&D カセットデッキGX-Z7100EVの修理

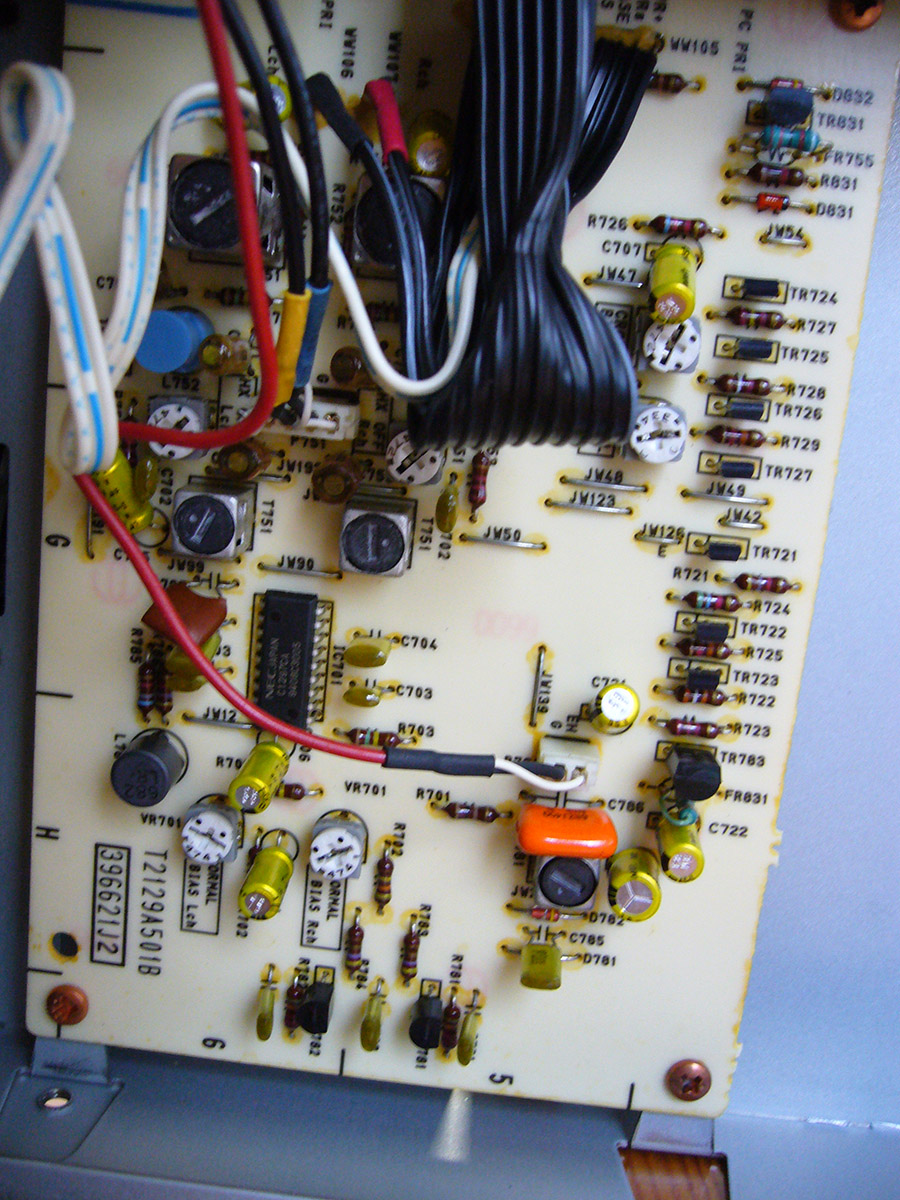

カセットドライブユニットを取り出すためには、カバーと裏蓋を外す必要がある。 整然とした基板が出てくる。

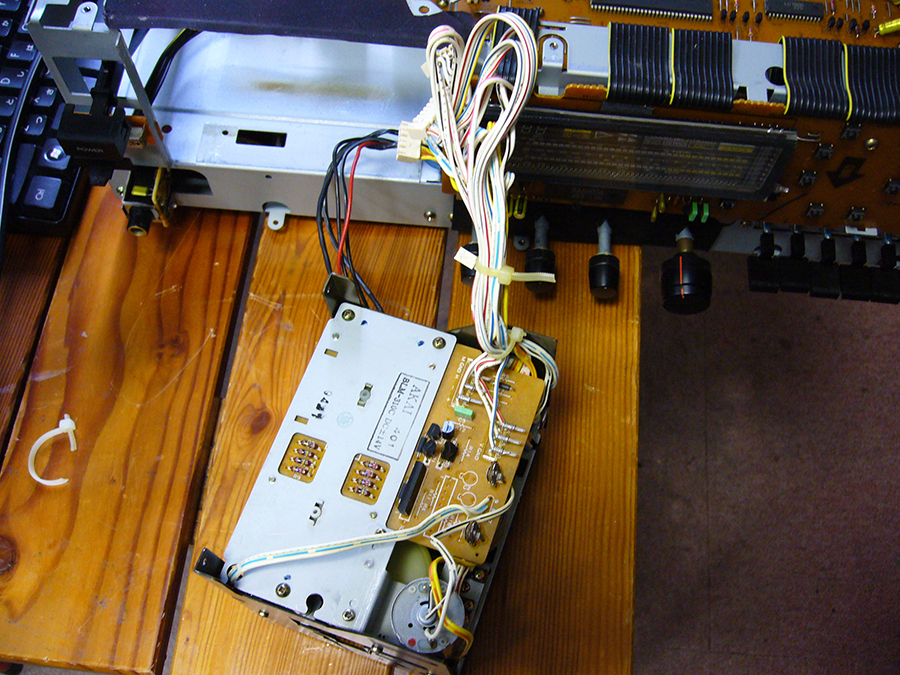

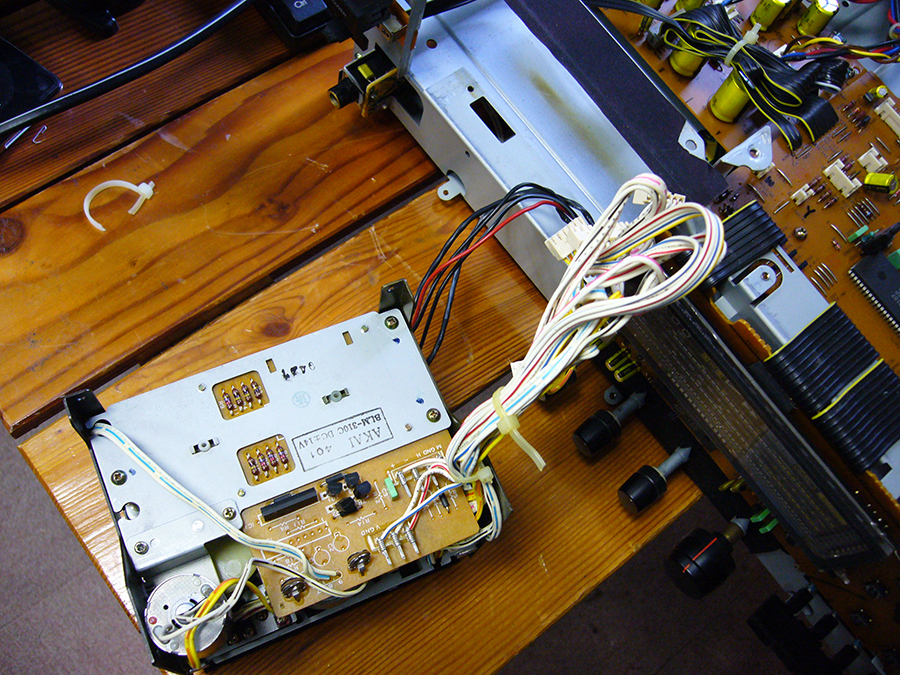

ドライブユニットを外すには、上から2本、下から2本のネジをはずす必要がある。

裏側にある基板との接続コードが、狭いとこをを通っているので、傷つけないように慎重に取り外す。

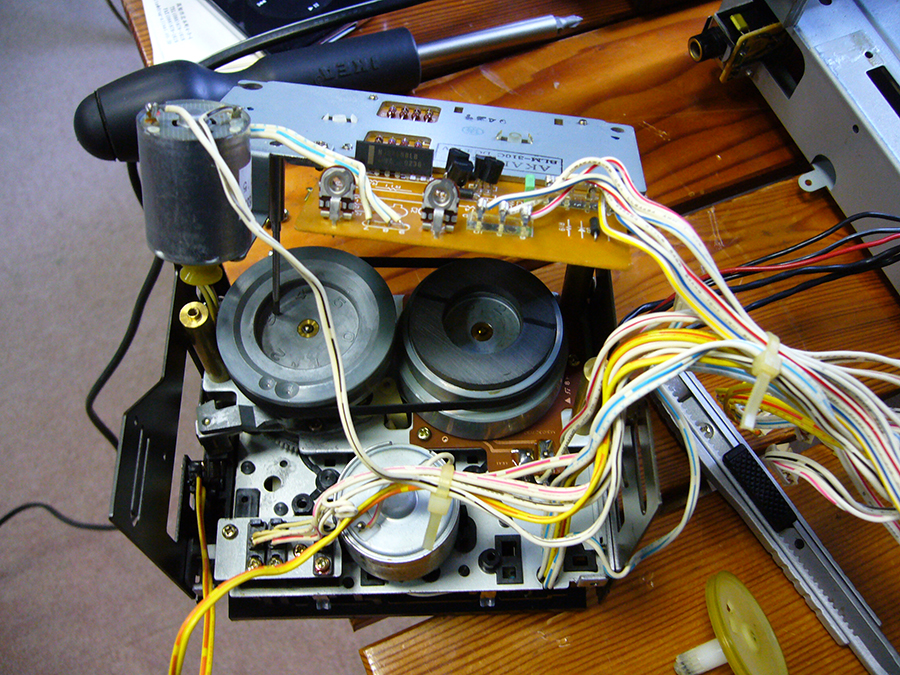

ネジ4本で、ドライブユニットの裏板が外れる。 モード切替ベルトは1,6T 45mmと書いてあるページと、42mmと書いてあるページがあった。 念のため、CDパーツマンで両方買っておいたが、どうやら42mmが正解のようであった。 この後、元通りに組み直す。 テープパスとかアジマスをいじると調整が大変そうなので、できるだけさわらないようにする。
