ペンタックス:PC-555DATEMATICの分解・レストア

35mm, F2.8の単焦点コンパクトです。別名スポーツ S DATE。DATE機能は 2019年まで対応しているとか?作例

オートロン(PC35AF-M DATE)のレストアもあります。

たかさき もとひろ:2001年5月18日



ジャンクのペンタックスPC-555DATEです。

ジャンク箱から救出しました。電池蓋欠損品。

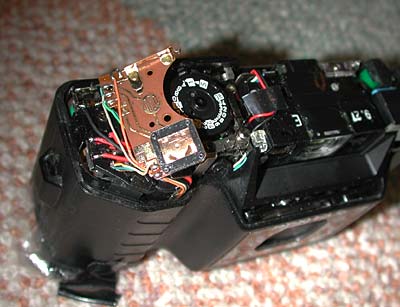

とりあえず電池をいれましたがシャッターが切れません。たぶんダメと思いながらも一応開けてみました。

ストロボのポップアップ用のスプリングもはずれています。

電気カメラなので根本的な修理はできません。

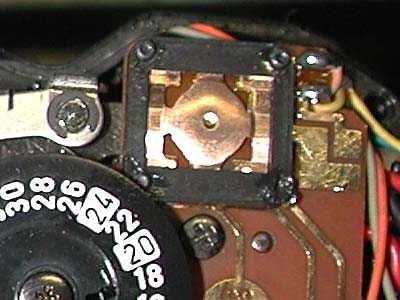

シャッターの接点を直接ドライバーで押すとシャッターがたまに切れます。どうやら、ここの接触不良のようです。

プラスティックのピン3本で基板に固定されています。はんだごてでピンの先を溶かすとスイッチをはずすことができます。

表側はきれいだったのですが、裏は思いっきり真っ黒でした。ベンジンで洗浄後、細目の耐水ペーパーで磨きます。

これだけでシャッターのレリーズは可能になりました。

ストロボのスプリングをかけなおして、両端を瞬間接着剤で接着しました。

なお、このスイッチは圧電スイッチでもなんでもなく、ただのはがねの板でした(^^;;;









  • レンズ PENTAX35mm/F2.8 4群4枚
  • 撮影距離 赤外線アクティブ式AF 0.7m〜∞ フォーカスロック 測距ゾーン9分割
  • シャッター 1/30〜1/500 露出および補正 SPD素子によるプログラムAE 連動範囲ISO100:EV8〜EV17
  • フイルム感度 DXコード対応(ISO50〜1600)
  • ストロボ 内蔵自動ポップアップ式 フラッシュマチック式 低輝度自動発光
  • ファインダー アルバダ式ブライトフレームファインダー 0.44倍 ファインダー内表示:測距フレーム、測距ランプ シャッター半押しでファインダー内のゾーンマークが点灯。
  • 電池 単三アルカリマンガン×2
  • 大きさ 119.5×68.5×52.5mm
  • 重量 285g
