オリンパス:PEN-EESの分解・レストア

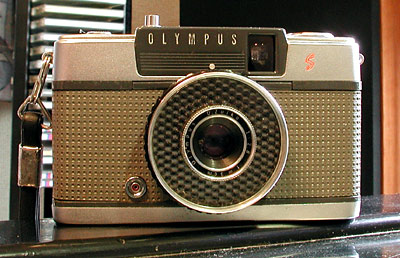

  • D. Zuiko、3cm, F2.8の単焦点コンパクトハーフカメラ。Sのマークが示すとおりゾーンフォーカスの高級機?です。
  • 作りはその後のPENより良いようです。これがまあ良く写るのだ。

2001年6月27日



  • TRIP35と二台で2100円で買ったジャンクです。
  • 一応動きますが、レンズにカビがあるので分解してみます。
  • 分解は簡単です。

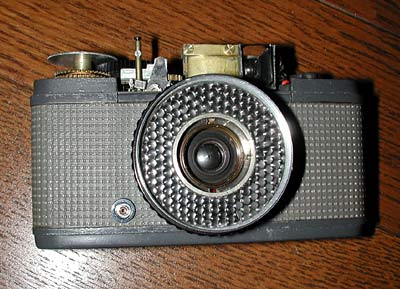

  • まずは距離リングをはずします。ピント調整は後で簡単にできるのでレンズも気楽にはずしましょう。

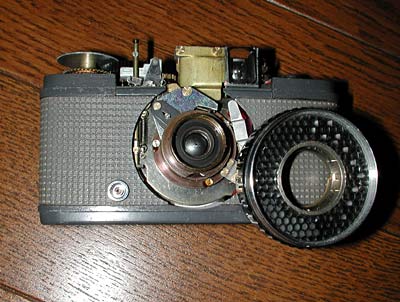

  • カニ目をまわすと鏡胴がごそっとはずれます。

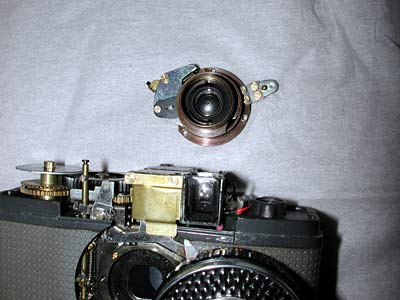

  • レンズもネジ3本ではずれます。ビハインドシャッターです。

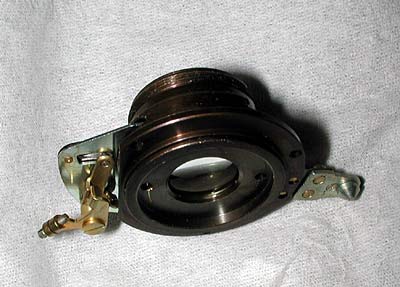

  • レンズの構造。
  • カニ目をまわすと絞りにアクセスできます。少し粘っていたので絞りユニットを取り外してベンジン浴しました。
  • 絞りの下に小さなスペーサーが入っていますのでなくさないようにしましょう。

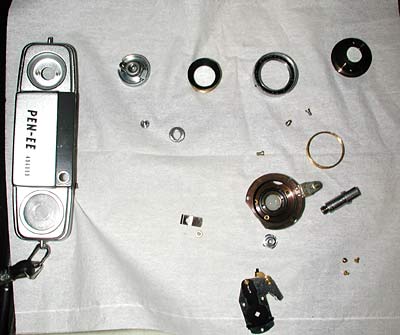

  • ここまでバラすのに10分もかかりません。
  • 極めて合理的な設計がなされています。
  • PEN-EES2とTRIPもバラしましたが、ほとんど構造は同じでした。
