マミヤ35EEスーパーメリットの分解・レストア

マミヤ35EEスーパーメリットというカメラです。ジャンク四点セットに入っていました。シャッター・オートは問題なく動きますが、鏡胴がガタガタで距離計の動きも不安定です。レストア後、全く期待せずに試写してみましたが、これがいいんだなぁ、ということで作例。

2001年8月18日

おまけでついてきたカメラ。昭和37年発売のマミヤ35EEメリットにパララックス自動補正つきの距離計を組み込んで同年11月に発売されました。

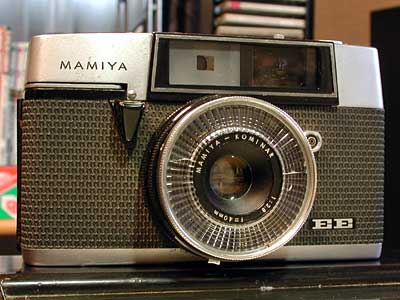

いかにもマミヤらしい無骨なデザインです。フィルムカウンタが0になるとファインダー内にENDの表示が出るのにびっくり。

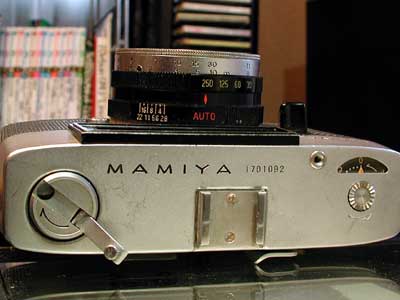

シャッター優先オートとマニュアルがあります。シャッタースピードは1/30, 1/60, 1/125, 1/250secの四速。バルブがないのであとでピント調整に苦労しました。

それにしても、愛想のないカメラだこと。

軍艦は簡単に開きます。シューの下に隠しネジがありますので注意してください。

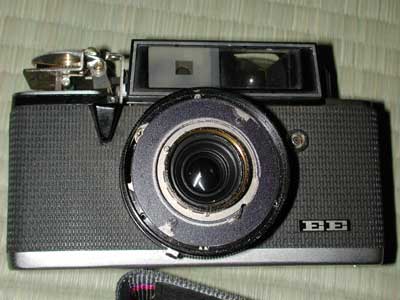

大きな円形のセレンが目立ちます。シャッタースピード用リングの固定ネジ3本のうち2本が脱落していました。ホームセンターで同じ規格のネジが手に入ったので一件落着。

シャッターは完調なので開けませんでしたが、開けるのは簡単です。

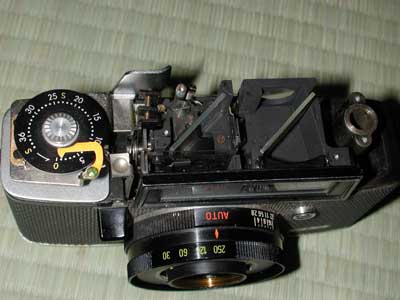

距離計は凸レンズが前後に動くタイプ。この写真でははずしてあります。パララックス自動補正あり。

ハーフミラーは金蒸着です。

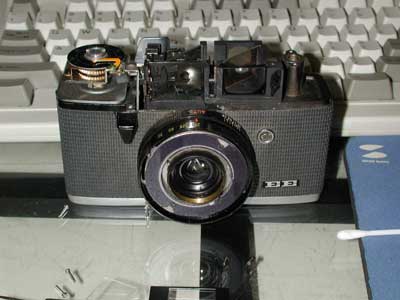

ファインダーの掃除。

向かって右側のマイナスネジ二本をはずせば、ファインダーグラスがこれます。

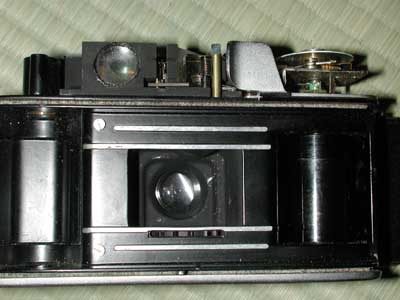

巻き上げのシャフトがべらぼうに太いのが特徴。

ビハインドシャッターではありません。３群４枚のテッサータイプ。

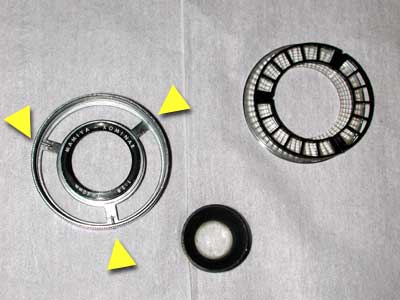

ピントリング。ちょっと変わった構造です。

これをとめているネジ（15mmぐらいある非常に長いネジ）が３本ともさびついており、どうやってもはずれませんでした。やむなく2mmのドリルで破壊。タップを切り直して新しいネジをはめこみました。

ピント調整

前玉回転式のピント調整です。シャッターが後玉の前にある上バルブがないので面倒です。

• 前玉とヘリコイドをはずす。
• シャッター羽根の間に厚手の紙をはさみこんで強制的に開いたままに固定。
• 前玉とヘリコイドを取り付けて無限遠の位置を調整。
• ずれないようにテープで固定してはずす。
• シャッターを閉じる。
• あとはもとどおり組み上げる。

以上の手順でうまくいきます。

カメラレビュー社：クラシックカメラ専科NO.36「マミヤのすべて」によれば

• 発売：昭和37年11月
• 価格：1万6000円（ケース付き）
• レンズ：マミヤ・コミナー40mm F2.8(3群4枚)
• シャッター：1/30, 1/60, 1/125, 1/250sec、セイコーシャ000番
• 露出計：セレン式内蔵、シャッター速度優先式EE、ファインダー内で絞り値読みとり可能。フィルム感度範囲 ASA 10-200、連動範囲 LV 7-17(ASA100)。
• ファインダー：一眼三窓の採光式ブライトフレーム付き、パララックス自動補正、フィルム終了マーク内蔵、倍率0.58、最短撮影距離1m
• 焦点調整：一眼式距離計連動（二重像合致式）、前玉回転、距離計基線長27mm
• 巻き上げ：背面レバーの1操作式、フィルムカウンター逆算式手動セット
• サイズ・重量：78×130×75 mm、590ｇ

マミヤカメラ博物館を参照してください。
