デッケル:ダイアルコンパーのレストア

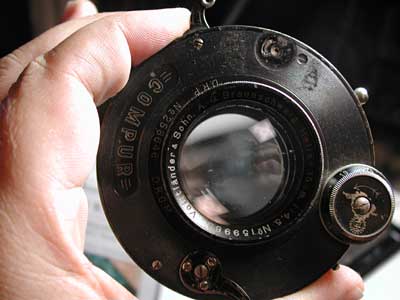

ebyaで$54で落札したダイアルコンパー付きのヘリアー。Voigtlander & Sohn. A.-G. Braunschweig. Heliar 15cm 1:4.5 No.159982とある。

2002年5月16日



シャッターはパーツ欠損のジャンクであるが肝心のヘリアーはまずまずきれい。Wista45SPで使おうと思って落札。シャッターがだめでもスピグラで使えばよい。ダイアルコンパーの1番シャッターはなんともデカイ。

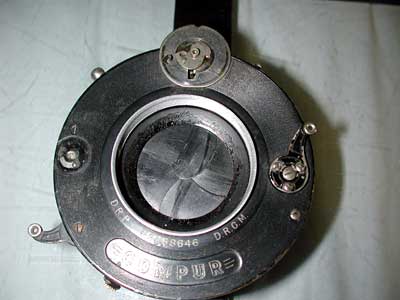

左側のダイアルが欠品。このダイアルはTと通常のシャッターの切り替えのようなのでなくてもなんとかなりそう。

シャッタースピードダイアルからはずしていく。

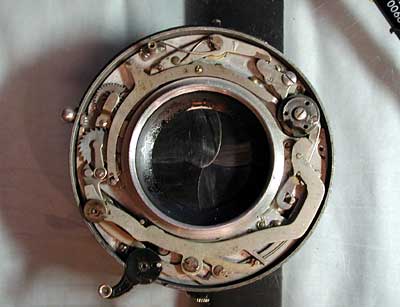

シンクロコンパーとコンパーラピッドはバラしたことがあるがこれはまた全然違う構造である。とりあえずガバナと可動部に少量注油することでのんびりと動き始めた。

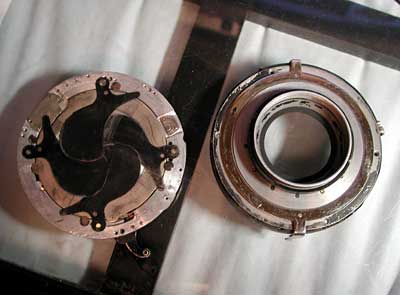

シャッター羽根のクリーニングが必要である。ここはコンパーラピッドと同じように分解する。

四枚ある羽根の一枚がマイナスネジで固定されていた。

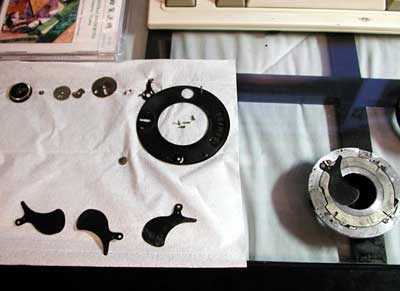

羽根をベンジンで洗浄する。

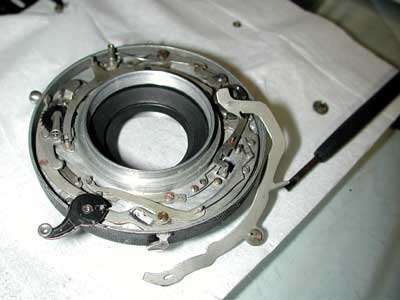

上の黒いアームがシャッターチャージレバー。

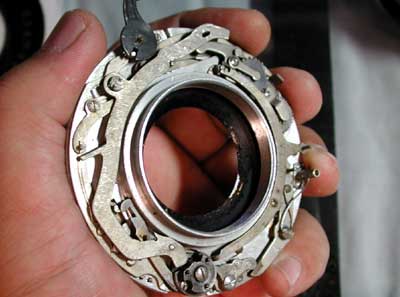

長いアームはTと普通のシャッターの切り替え用である。

ダイアルがないのでTはドライバの先でカムを外から回転させるしかない。しかし実用上はOKである。

シャッターはT, 1 1/2, 1/5, 1/10, 1/25, 1/50, 1/100, 1/160secと妙に半端なのである。
